Qui suis-je ?

Rémi Verchère

Cloud Native Infrastructure Consultant

Ops qui aide les Devs à mettre en prod

Open Source & CNCF landscape

Kubestronaut

Papa x

@rverchere

Présentation non sponsorisée par NVIDIA

Agenda

Sujets traités

• Gestion GPU côté dev
• Gestion GPU côté ops
  • Tour du propriétaire NVIDIA GPU Operator
  • Gestion des nodes & méthodes d'accès au GPU
• Le tout avec des démos quand même (avec du YAML ^^)

Sujets non traités

• Quel GPU, Cloud Provider, Distribution K8S OnPrem choisir
• Quels modèles de diffusion utiliser, génération de prompts efficaces, etc.

Activation du GPU côté dev

Easy !

from diffusers import StableDiffusion3Pipeline
import torch

pipe_id = "stabilityai/stable-diffusion-3-medium-diffuser"
pipe = StableDiffusion3Pipeline.from_pretrained(pipe_id,
        torch_dtype=torch.float16)
# [...]

pipe.to("cuda") # <-- Et voilà !

# [...]

Activation du GPU côté dev

Easy !

from diffusers import StableDiffusion3Pipeline
import torch

pipe_id = "stabilityai/stable-diffusion-3-medium-diffuser"
pipe = StableDiffusion3Pipeline.from_pretrained(pipe_id,
        torch_dtype=torch.float16)
# [...]

pipe.to("cuda") # <-- Et voilà !

# [...]

Environnement de démo

• Apps Python, Streamlit + Pytorch + Diffusers + StableDiffusion

Cluster Kubernetes

Besoins

• 1 Cluster Kubernetes (of course)
• 1 ou plusieurs nodes avec carte GPU

Cluster Kubernetes

Besoins

• 1 Cluster Kubernetes (of course)
• 1 ou plusieurs nodes avec carte GPU

Environnement de démo

• Cluster OVHCloud MKS, v1.32 ()
• Nodes avec 1 GPU "H100"

Démo time !

Cluster Kubernetes

Besoins

• 1 Cluster (of course)
• 1 ou plusieurs nodes avec une carte GPU

Cluster Kubernetes

Besoins

• 1 Cluster (of course)
• 1 ou plusieurs nodes avec une carte GPU
• Le fameux opérateur "NVIDIA GPU Operator"

Activation du GPU côté DevOoops

Déploiement sur Kubernetes

apiVersion: apps/v1
kind: Deployment
[..]
    spec:
      runtimeClassName: nvidia # <--
      containers:
      - name: my-container-using-gpu
        resources:
          limits:
            nvidia.com/gpu: "1" # <--
      nodeSelector:
        nvidia.com/gpu.family: ampere # <-

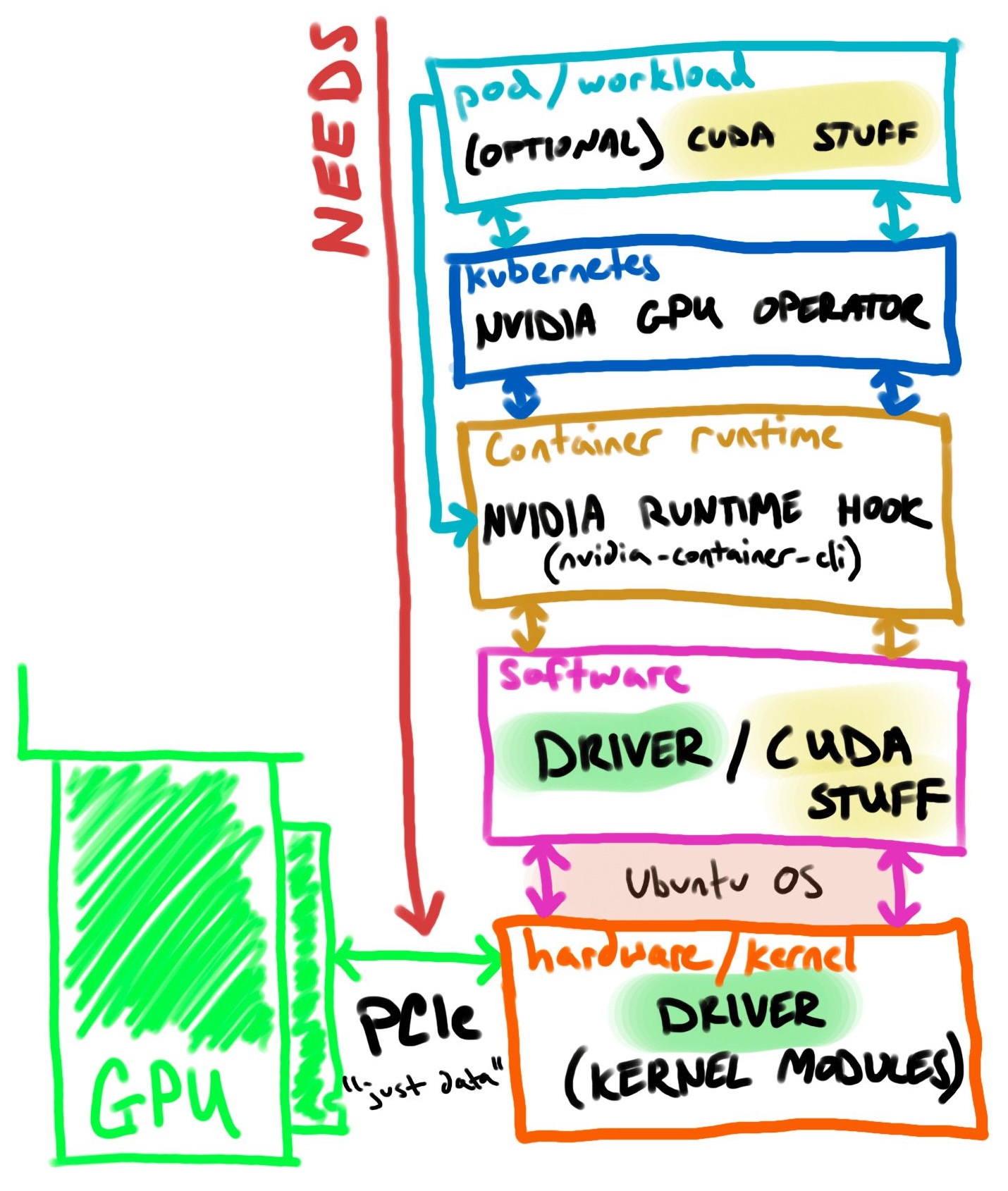

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator, CQFD
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter
• D'autres trucs qu'on aura pas le temps de traiter (KubeVirt, Confidential Computing, Kata, etc.)

NVIDIA GPU Operator

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

Composants : NVIDIA GPU Operator

Custom Resource nvidia.com/v1/clusterpolicies

apiVersion: nvidia.com/v1
kind: ClusterPolicy
metadata:
   name: cluster-policy
spec:
  driver:
    enabled: true
      hostPaths:
    driverInstallDir: /run/nvidia/driver
    rootFS: /
  migManager:
    config:
      default: all-disabled
      name: default-mig-parted-config
    enabled: true
  [...]

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

Composants : NVIDIA GPU Driver

• Si besoin, installe le driver NVIDIA (optionnel)

$ kubectl logs nvidia-driver-daemonset-zljb6
  The kernel was built by: gcc (Ubuntu 11.4.Cleaning kernel module build directory.
Building kernel modules:

  [##############################] 100%
Kernel module compilation complete.
Kernel messages:
[  405.347857] nvidia: loading out-of-tree module taints kernel.
[  405.347875] nvidia: module license 'NVIDIA' taints kernel.
[  405.347879] Disabling lock debugging due to kernel taint
[  405.361004] nvidia: module verification failed: signature and/or required key missing - tainting kernel
[  405.385913] nvidia-nvlink: Nvlink Core is being initialized, major device number 235
[  405.385920] NVRM: loading NVIDIA UNIX x86_64 Kernel Module  550.90.07  Fri May 31 09:35:42 UTC 2024
[  405.458423] nvidia_uvm: module uses symbols from proprietary module nvidia, inheriting taint.
[  405.464070] nvidia-uvm: Loaded the UVM driver, major device number 511.
[  405.469814] nvidia-modeset: Loading NVIDIA Kernel Mode Setting Driver for UNIX platforms  550.90.07  Fri May 31 09:30:47 UTC 2024
[  405.476414] nvidia-modeset: Unloading
[  405.523298] nvidia-uvm: Unloaded the UVM driver.
[  405.564398] nvidia-nvlink: Unregistered Nvlink Core, major device number 235
Installing 'NVIDIA Accelerated Graphics Driver for Linux-x86_64' (550.90.07):: Installing

Composants : NVIDIA GPU Driver

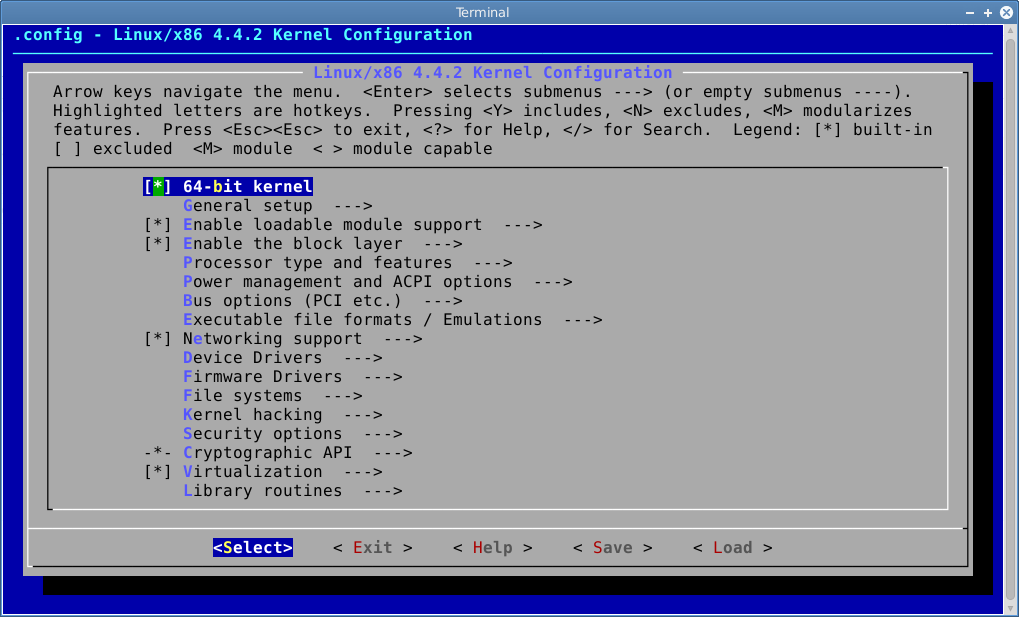

Old Good Times

Composants : NVIDIA GPU Driver

• Version act. 550.144.03, défini dans la CRD ClusterPolicy de l'opérateur
• Possibilité d'utiliser des drivers pré-compilés (Technology Preview)
• Possibilité d'avoir plusieurs drivers (Technology Preview), CRD NVIDIADriver

• Enable GPU-Acceleration Without Worrying About Managing Device Drivers

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

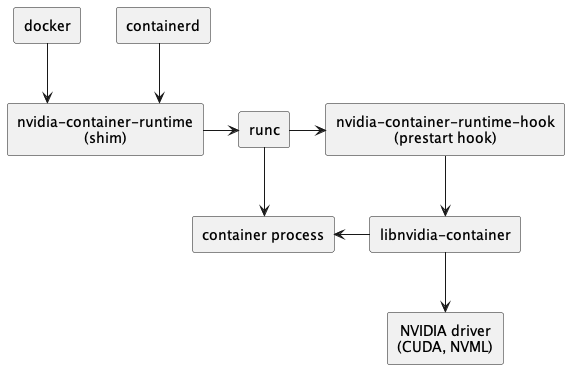

Composants : NVIDIA Container Toolkit

• Installation du container runtime pour permettre l'accès au GPU depuis les conteneurs.
• Patch de /etc/containerd/config.toml

  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.nvidia.options]
    BinaryName = "/usr/local/nvidia/toolkit/nvidia-container-runtime"
    SystemdCgroup = true
    imports = ["/etc/containerd/default.toml"]


• Définition d'un runtimeClass nvidia

  kubectl describe runtimeclass nvidia
  Name:         nvidia
  Namespace:
  Labels:       app.kubernetes.io/component=gpu-operator
  API Version:  node.k8s.io/v1
  Handler:      nvidia
  Kind:         RuntimeClass


Composants : NVIDIA Container Toolkit

Composants : NVIDIA Container Toolkit

• Optionnel (sinon doit être déjà installé sur le node)
• runtimeClass par défaut sur le node GPU

apiVersion: apps/v1
kind: Deployment
[..]
    spec:
      runtimeClassName: nvidia # <--  NVIDIA Container Toolkit (*par défaut*)
      containers:
      - name: my-container-using-gpu

• Pour aller plus loin : Container Device Interface (CDI)

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

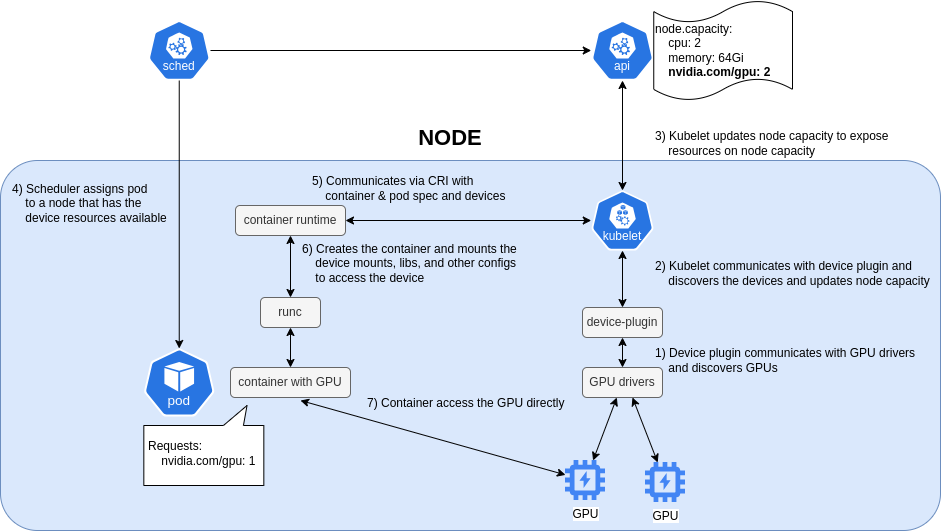

Composants : NVIDIA Kubernetes Device Plugin

• Exposition automatique du nombre de GPUs de chaque node

  # kubectl get node gpu-l4-node-5430b1 -o yaml
  status:
    capacity:
      nvidia.com/gpu: "4"
    allocatable:
      nvidia.com/gpu: "4"


• Suivi de l'état de santé (health) des GPUs

• Partage de ressources GPU entre pods (GPU Sharing )

• Voir concepts Kubernetes Device Plugins

Composants : NVIDIA Kubernetes Device Plugin

Composants : NVIDIA Kubernetes Device Plugin

• Permet d'informer le 'scheduler' quels pods placer sur des nodes avec GPU

  apiVersion: apps/v1
  kind: Deployment
  [..]
      spec:
        runtimeClassName: nvidia # <--  NVIDIA Container Toolkit (par défaut)
        containers:
        - name: my-container-using-gpu
          resources:
            limits:
              nvidia.com/gpu: "1" # <--  NVIDIA Kubernetes Device Plugin


• Sharing Is Caring: GPU Sharing and CDI in Device Plugins

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

Composants : NVIDIA GPU Feature Discovery

• Ajout de labels GPU Feature Discovery (part of Kubernetes Device Plugin)

# kubectl get nodes gpu-l4-node-5430b1 -o yaml
metadata:
  labels:
    nvidia.com/cuda.driver-version.full: 550.90.07
    nvidia.com/cuda.runtime-version.full: "12.4"
    nvidia.com/gpu.count: "1"
    nvidia.com/gpu.deploy.container-toolkit: "true"
    nvidia.com/gpu.deploy.device-plugin: "true"
    nvidia.com/gpu.deploy.driver: "true"
    nvidia.com/gpu.deploy.gpu-feature-discovery: "true"
    nvidia.com/gpu.family: ampere
    nvidia.com/gpu.memory: "23034"
    nvidia.com/gpu.product: NVIDIA-L4
    nvidia.com/mig.capable: "false"
    nvidia.com/mig.strategy: single
    [...]

Composant bonus : Node Feature Discovery

• Pas spécifique à NVIDIA, mais embarqué avec

# kubectl get nodes gpu-l4-node-5430b1 -o yaml
metadata:
  labels:
    feature.node.kubernetes.io/cpu-cpuid.ADX: "true"
    feature.node.kubernetes.io/cpu-hardware_multithreading: "false"
    feature.node.kubernetes.io/cpu-model.family: "25"
    feature.node.kubernetes.io/cpu-model.id: "17"
    feature.node.kubernetes.io/cpu-model.vendor_id: AMD
    feature.node.kubernetes.io/kernel-version.full: 5.15.0-121-generic
    feature.node.kubernetes.io/system-os_release.ID: ubuntu
    feature.node.kubernetes.io/system-os_release.VERSION_ID: "22.04"
    feature.node.kubernetes.io/system-os_release.VERSION_ID.major: "22"
    feature.node.kubernetes.io/system-os_release.VERSION_ID.minor: "04"

• Voir node-feature-discovery

Exemple de déploiement conteneur GPU classique

my-app-using-gpu.yaml

apiVersion: apps/v1
kind: Deployment
[..]
    spec:
      runtimeClassName: nvidia # <--  NVIDIA Container Toolkit (par défaut)
      containers:
      - name: my-container-using-gpu
        [...]
        resources:
          limits:
            nvidia.com/gpu: "1" # <--  NVIDIA Kubernetes Device Plugin
      nodeSelector:
        nvidia.com/gpu.family: ampere # <--  NVIDIA GPU Feature Discovery
        feature.node.kubernetes.io/cpu-model.vendor_id: AMD # <--  Node Feature Discovery

Composants pour applis conteneur avec accès au GPU

❯ kubectl get pods
NAME                                                         READY   STATUS      RESTARTS      AGE
gpu-feature-discovery-8m6tj                                  1/1     Running     0             98m
gpu-operator-587db77bb5-zzrq7                                1/1     Running     4 (17h ago)   2d
gpu-operator-node-feature-discovery-gc-fc549bd94-9zsgc       1/1     Running     0             2d
gpu-operator-node-feature-discovery-master-b4bb855b7-s854s   1/1     Running     0             2d
gpu-operator-node-feature-discovery-worker-4p5mv             1/1     Running     0             2d
gpu-operator-node-feature-discovery-worker-6pbxt             1/1     Running     0             103m
gpu-operator-node-feature-discovery-worker-pp5kw             1/1     Running     4 (23h ago)   2d
nvidia-container-toolkit-daemonset-bggm4                     1/1     Running     0             98m
nvidia-cuda-validator-j9ps9                                  0/1     Completed   0             95m
nvidia-dcgm-exporter-gwd9k                                   1/1     Running     0             98m
nvidia-device-plugin-daemonset-zz7nw                         1/1     Running     0             98m
nvidia-driver-daemonset-zljb6                                1/1     Running     0             98m
nvidia-operator-validator-cb5px                              1/1     Running     0             98m

Démo time !

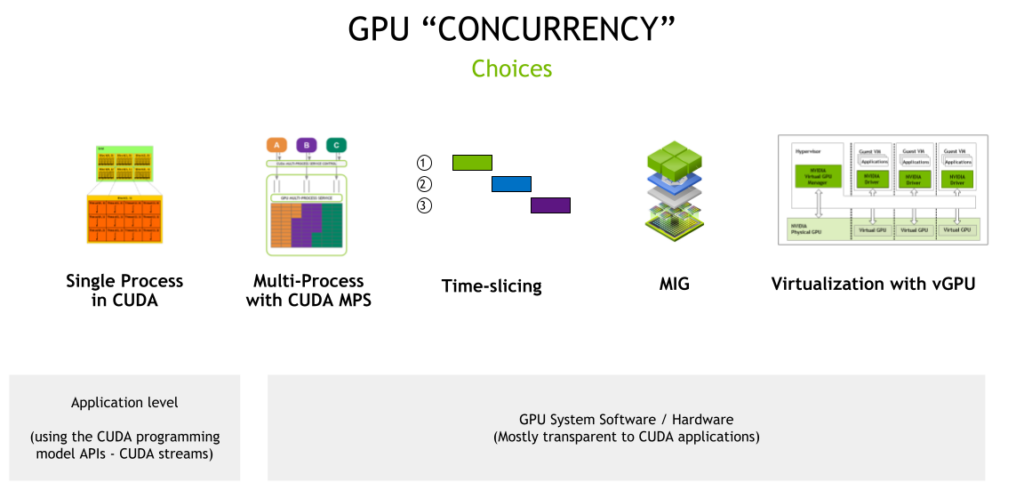

GPU Sharing

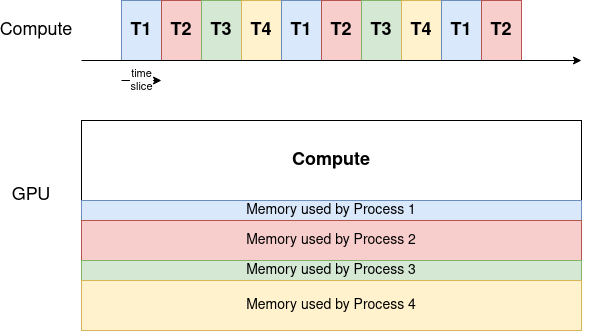

Stratégie 1 : Time Slicing

• Découpage du GPU par slots de temps ("Round-Robin Scheduling")

Stratégie 1 : Time Slicing

# Values chart helm -> ConfigMap
devicePlugin:
  config:
    create: true
    default: "ts4"
    name: timeslicing-parted-config
    data:
      ts4: |-
        version: v1
        sharing:
          timeSlicing:
            resources:
              - name: nvidia.com/gpu
                replicas: 4
            renameByDefault: false # Pour que ce soit transparent pour l'appli
            failRequestsGreaterThanOne: false

Stratégie 1 : Time Slicing

# kubectl describe node
labels:
  nvidia.com/gpu.product=NVIDIA-H100-SHARED
  nvidia.com/gpu.replicas=4
Capacity:
  nvidia.com/gpu:         4
Allocatable:
  nvidia.com/gpu:         4

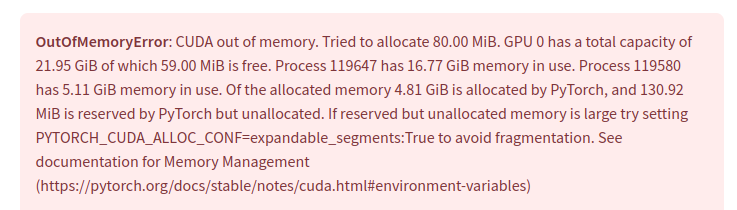

Stratégie 1 : Time Slicing

GPU Memory

# nvidia-smi
+-----------------------------------------------------------------------------------------+
| Processes:                                                                              |
|  GPU   GI   CI        PID   Type   Process name                              GPU Memory |
|        ID   ID                                                               Usage      |
|=========================================================================================|
|    0   N/A  N/A    119580      C   /opt/venv/bin/python                         5236MiB |
|    0   N/A  N/A    119647      C   /opt/venv/bin/python                        17170MiB |
+-----------------------------------------------------------------------------------------+

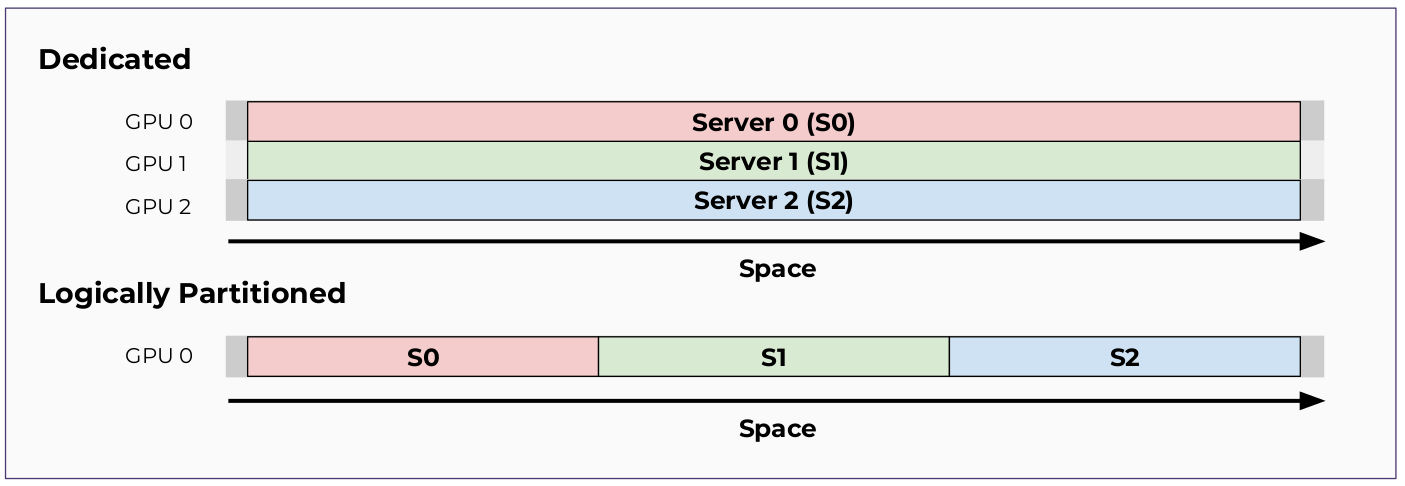

Stratégie 2 : Multi-Process Service (MPS)

• Partitionnement logique (experimental)
• Géré par un serveur "MPS" sur le host

Stratégie 2 : Multi-Process Service (MPS)

# Values chart helm -> ConfigMap
devicePlugin:
  config:
    create: true
    default: "mps4"
    name: "mps-parted-config"
    data:
      mps4: |-
        version: v1
        sharing:
          mps:
            resources:
            - name: nvidia.com/gpu
              replicas: 4

Stratégie 3 : Multi-Instance GPUs (MIG)

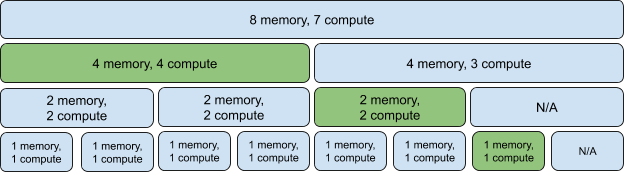

• Partitionnement hardware en "mini-GPUs"
• Isolation complète entre les applications
• Plusieurs profils de "mini-GPUs"

• Disponible que sur modèles Ampere A100/H100 et plus
• Composants: "NVIDIA MIG Manager" pour paramétrer les GPUs automatiquement

Stratégie 3 : Multi-Instance GPUs (MIG)

# Values chart helm
mig:
  strategy: mixed # ou single

mig-configs:
  # A100-40GB, A800-40GB
  all-2g.10gb:
    - devices: all
      mig-enabled: true
      mig-devices:
        "2g.10gb": 3
  all-4g.20gb:
    - devices: all
      mig-enabled: true
      mig-devices:
        "4g.20gb": 1

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

Quelle stratégie ?

Well, it depends...

Pour aller plus loin
Dynamic Ressource Alloc.

Demo time !

NVIDIA GPU Operator

Opérateur Kubernetes, plusieurs composants :

• NVIDIA GPU Operator
• NVIDIA GPU Driver
• NVIDIA Container Toolkit
• NVIDIA Kubernetes Device Plugin
• NVIDIA GPU Feature Discovery
• NVIDIA MIG Manager
• NVIDIA DCGM Exporter

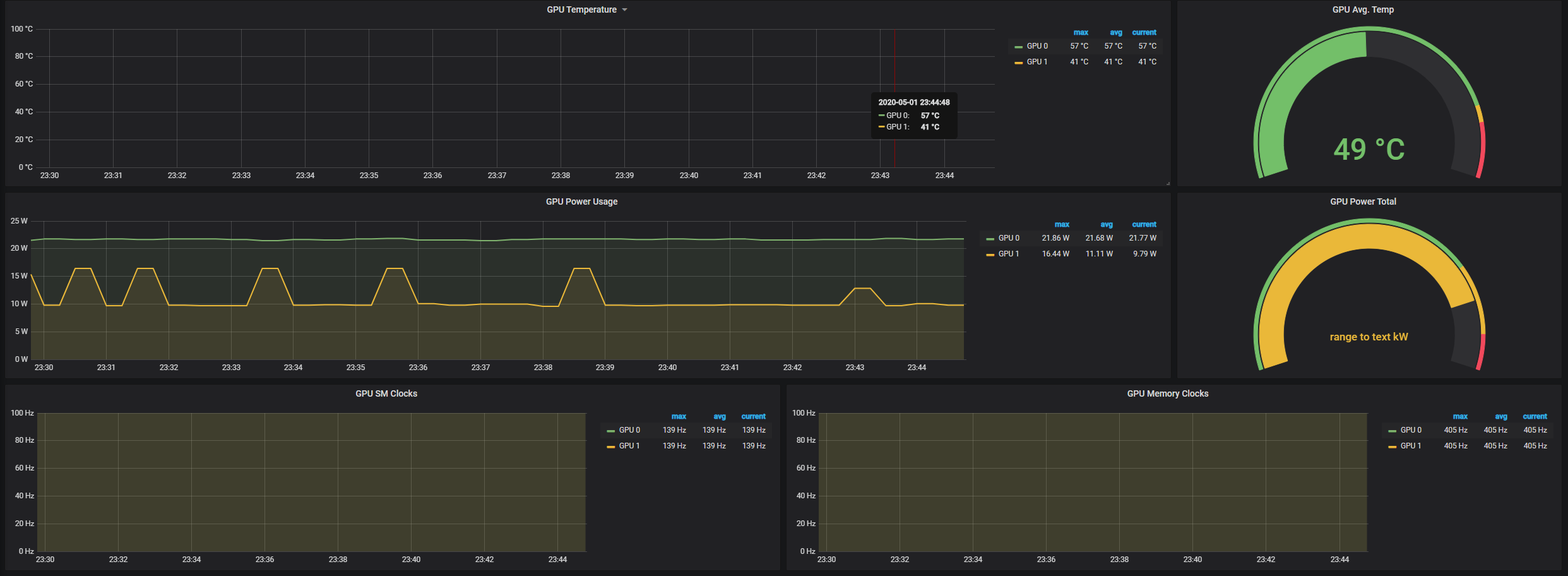

Composants: NVIDIA DCGM Exporter

(Data Center GPU Manager)

• Exemple live
  • https://nvidia-dcgm-exporter.devoxxfr.opsrel.io/metrics
  • https://grafana.devoxxfr.opsrel.io

GCP

Exemple: timeSlicing sur GKE

gcloud container clusters create CLUSTER_NAME \
    --region=COMPUTE_REGION \
    --cluster-version=CLUSTER_VERSION \
    --machine-type=MACHINE_TYPE \
    # Tout sur la même ligne, ici c'est pour la visibilité
    --accelerator=type=GPU_TYPE,\
        count=GPU_QUANTITY,\
        gpu-sharing-strategy=time-sharing,\
        max-shared-clients-per-gpu=CLIENTS_PER_GPU,\
        gpu-driver-version=DRIVER_VERSION

Amazon EKS

1. Installation d'un cluster avec images AMI optimisées GPU
2. Installation d'au moins du "NVIDIA device plugin" (avec ou sans l'opérateur)

Azure AKS

1. Installation d'un cluster avec un nodepool images optimisées GPU
2. Installation d'au moins du "NVIDIA device plugin" (avec ou sans l'opérateur)
3. NVIDIA conseille même l'option --skip-gpu-driver-install
4. "AKS GPU image (preview)" avec tout dedans est dépréciée

Scaleway

1. Opérateur automatiquement déployé avec les nodepools GPUs

Ressources

• Slides : https://presentations.verchere.fr/GPU_Containers_Devoxxfr_2025
• Code & scripts démo : https://github.com/rverchere/gpu-k8s-demo

• https://www.jimangel.io/posts/nvidia-rtx-gpu-kubernetes-setup
• https://ronanquigley.com/blog/understanding-gpu-sharing-strategies-in-kubernetes
• https://kubernetes.web.cern.ch/blog/2023/01/09/efficient-access-to-shared-gpu-resources-part-1/
• https://superorbital.io/blog/gpu-kubernetes-nvidia-device-plugin/
• Playlist Youtube
• Et plein d'autres...
